KONFIGURASI UBIQUITI

Nama : M.ADRIYANSAH.S	“ WIRELESS POINT TO POINT DENGAN UBIQUITI“	Tanggal : 09/11/2017
Kelas : XII TKJ 2		SK/KD :
No Jobsheet :		Guru Produktif : PAK Maman H

A. Topologi

           Dari gambar di atas dapat dilihat bawah internet berada pada antena tower dengan menggunakan koneksi modem speedy. Internet akan di distribusikan ke gedung kampus Bina Darma, sehingga komputer yang ada dapat mengakses internet yang di sharing dari ISP. Pada studi kasus kali ini menggunakan perangkat Ubiquiti Nano Bride M5 atau Nano Station M2.

B. Alat – alat

1.      PC/Laptop

2.      Radio ubiquiti

3.      Tower

4.      Kabel

5.      Alat keselamatan

 C. Langkah Konfigurasi

Radio 1

1.      Sekarang kita akan mengkonfigurasi “Radio Satu” yang ada pada tower ISP. Pastikan perangkat radio telah dirakit dengan benar dan telah dihidupkan. Hubungkan perangkat radio ke laptop untuk melakukan konfigurasi.

2.      Secara default perangkar radio Ubiquiti memiliki IP Address 192.168.1.20 sehingga laptop yang kita gunakan harus menggunakan ip yang sama (satu network contoh 192.168.1.13).

3.      Buka browser (mozilla, IE atau Opera), kemudian ketik URL http://192.168.1.20 kemudian login menggunakan user =ubnt dan password = ubnt

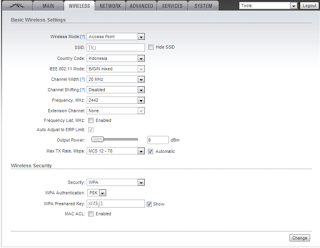

4.      Masuk kelaman > TAB WIRELESS kemudian konfigurasi sebagai berikut. Wiless mode = Access point, SSID = TKJ, Country Code = Indonesia, Channel Width 20 Mhz Frequency = 2442, Security = WPA, WPA Authentication = PSK, WPA Preshared Key = xiitkj1

5.      Setelah semua disesuaikan, lanjutkan dengan klik Change > Apply

6.      Selanjutnya pindah ke “Radio Dua”

Radio 2

1.      Konfigurasi pada Ubiquiti “Radio Dua” hampir sama, tetapi pada Radio Dua mode wireless menjadi station.

2.      Secara default perangkar radio Ubiquiti memiliki IP Address 192.168.1.20 sehingga laptop yang kita gunakan harus menggunakan ip yang sama (satu network contoh 192.168.1.13).

3.      Buka browser (mozilla, IE atau Opera), kemudian ketik URL http://192.168.1.20 kemudian login menggunakan user =ubnt dan password = ubnt

4.      Masuk kelaman > TAB WIRELESS kemudian konfigurasi sebagai berikut. Wiless mode = Station, SSID = TKJ, Country Code = Indonesia, Channel Width 20 Mhz Frequency = 2442, Security = WPA, WPA Authentication = PSK, WPA Preshared Key = xiitkj1

5. Setelah konfigurasi disesuaikan, lanjutkan dengan meng-klik Select untuk melakukan scanning Access Point.

6.      Hasil dari scanning, kita akan mengunci MAC Address dari Access Point sebagai berikut

7.      Setelah semua disesuaikan, lanjutkan dengan klik Change > Apply Selanjutnya LED pada Access Point dan Station akan menjadi FULL

8.      Selanjutnya pada sisi setiap komputer kampus AL – BAHRI 2 menggunakan IP Address dengan network 10.237.3.0/24 dengan gateway 10.237.3.1 dan DNS 8.8.8.8

9.      Lakukan pengujian PING ke arah Gateway

10.   Lakukan pengujian akses Internet.
