I. Pendahuluan
PPPTP adalah salah satu service yang biasa digunakan untuk membangun sebuah jaringan vpn, adalah point to point tunnel protocol (PPPTP), sebuah koneksi PPPTP terdiri dari server dan client.
II. Tujuan
Agar siswa memahami dan mengerti konfigurasi PPTP
III. Alat dan bahan
- virtual box
- GNS3
- Windows xp
- Mikrotik router Os
- VPCS
- Winbox
IV. Langkah-langkah konfigurasi
- Buat Topologi seperti diatas lalu klik start
- Kemudian beri nama pada R1(ISP) dan R2(PUSAT)
3. Setelah buat topologi lalu konfigurasi ISP, hanya memberikan IP Address saja
IP Address : 10.10.10.1/30 ether 1
: 20.20.20.1/30 ether 2
4. Kemudian konfigurasi Pusat (R2)
IP Address : 10.10.10.2/30 ether 1
: 172.20.1.1/24 ether 2
5. Setelah itu isi IP DNS, Jangan lupa ceklis pada allow, Server : 8.8.8.8
6. Kemudian beri IP Firewall, Nat (+) = General(Srcnat) Out Interface (ether 1), Action (MASQUERADE)
7. Setelah itu berikan IP ROUTE, Gateway : 10.10.10.1
8. Lalu pilih PPPTP server dan ceklis pada enable lalu "OK"
9. Setelah itu pada interface klik 2x pada "ether 2" isi ARP dengan "Proxy arp"
10. Kemudian masuk ke control panel > network connetion > create to network
11. Lalu pilih "connect to network at my workplace" dan klik "next"
12. Kemudian pilih " VPN connection" dan klik "next"
13. Kemudian masukan IP "10.10.10.2" dan klik "next"
14. Setelah itu klik "Finish"
15. Lalu melepaskan kabel yang tersambung dari R2(Pusat) ke switch

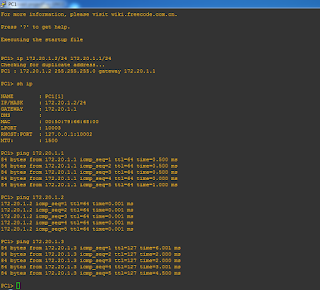

16. Setelah itu cek di "console" pada PC 1 dan tambahkan IP add= "IP 172.20.1.2/24 172.20.1.1"
17. Kemudian "Ping" ke ip" 172.20.1.3/24, 172.20.1.2/24, 172.20.1.1/24" setelah "ping reply"
berarti konfigurasi PPPTP yang anda lakukan berhasil.
V. Kesimpulan
Fungsi dari PPPTP adalah kita dapat memahami bagaimana caranya mengkonfigurasi dari "Pusat ke ISP".
